MFC7340 开机显示“无法扫描 AF”的检修步骤
维修机型：MFC7340，MFC7840
故障现象：
接通电源后机器有启动声音，待机后 LCD 显示“无法扫描 AF”，CIS 存在以下两种现象：
1．开机 CIS 灯亮且能够移动，归位后（初始位置）有“嗒嗒”的抖动声音。
2．开机 CIS 灯亮但不移动，没有“嗒嗒”的抖动声音。
维修步骤：
遇到机器报“无法扫描 AF”故障时，请先通过以下简单方法判断主板是否损坏：

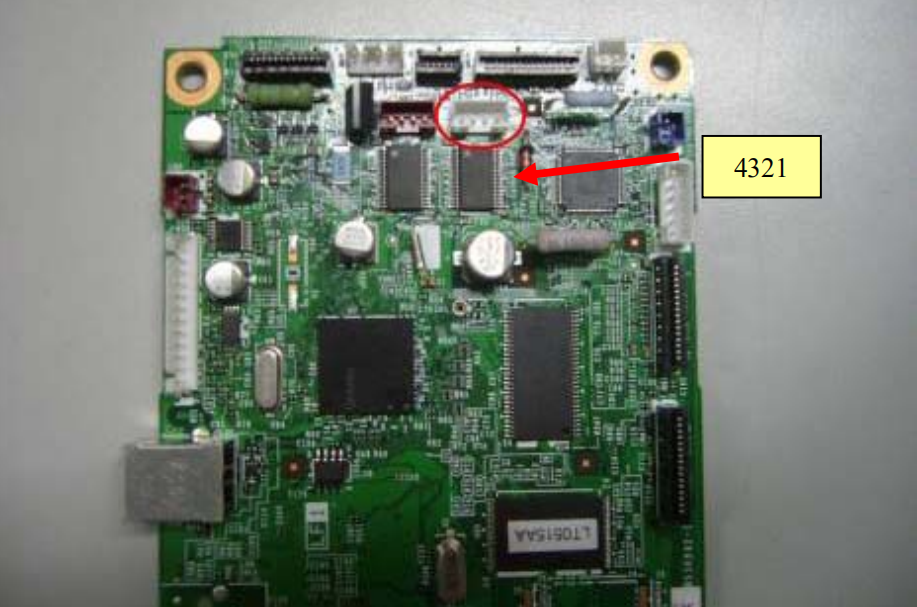

主板上方有一白色插口，该插口为扫描平板的马达插线连接口，有 4 根针脚，次序如下图。
将数字万用表量程调到电阻 200M 档，红黑表棒分别连接 1，4 两脚（正反都可以），正常阻
值为 1.3M，如测量结果为 1.1M 或以下，则表示该主板已经损坏。
A， 若测量结果主板正常：仅需更换扫描平板。
B，若测量结果主板已经损坏，再根据 CIS 故障现象如下处理：
⑴ 出现第一种故障现象，仅需更换主板。
⑵ 出现第二种故障现象，需同时更换扫描平板和主板。
故障原因：
我们最近发现多起 B（2）现象，这是由于扫描平板电机和主板之间的联线在装配时被压扁，
与金属板接触短路导致损坏主板。
注意：
在遇到机器启动后报“无法扫描 AF”故障时，先不要轻易更换主板，以免出现扫描平板再
次损坏新的零件主板。
